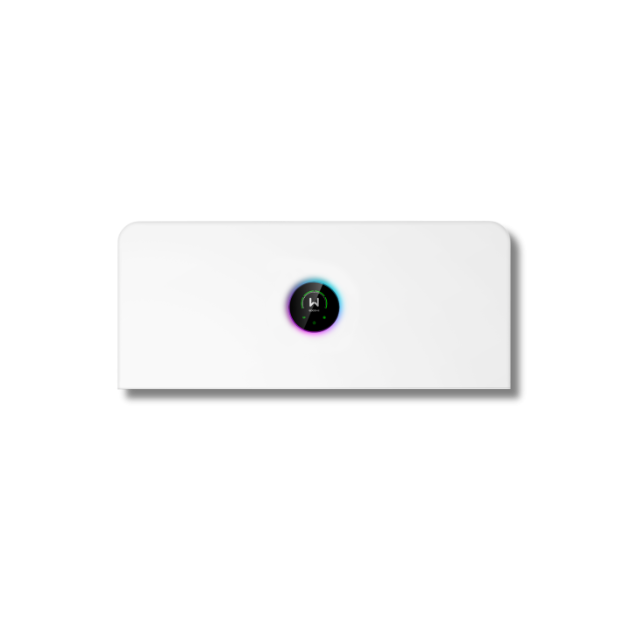

10 kW GoodWe ESA All-in-One sistemos inverterio ir baterijų valdymo modulis GW10K-ETA-G20

Pagrindinis / Visos prekės / Goodwe / 10 kW GoodWe ESA All-in-One sistemos inverterio ir baterijų valdymo modulis GW10K-ETA-G20

Aprašymas

GoodWe ESA sistemos valdymo centras

GoodWe GW10K-ETA-G20 yra pagrindinis GoodWe ESA All-in-One energijos kaupimo sistemos modulis, kuriame integruotas trifazis hibridinis inverteris, baterijų valdymo sistema (BMS) ir išmanus energijos valdymas (EMS). Modulis koordinuoja energijos srautus tarp saulės modulių, baterijų, elektros tinklo ir elektros vartotojų, padėdamas maksimaliai išnaudoti saulės elektrinės pagamintą energiją.

Svarbu pažymėti, kad GW10K-ETA-G20 nėra baterija – jis veikia kartu su GoodWe ESA baterijų moduliais (5,12 kWh, 6,0 kWh, 8,32 kWh arba 9,0 kWh), sudarydamas pilną energijos kaupimo sistemą.

Efektyvus saulės energijos panaudojimas

Inverteris palaiko iki 20 kW saulės modulių galią, todėl galima prijungti iki 200 % didesnę DC galią nei nominali inverterio galia. Integruoti 4 nepriklausomi MPPT leidžia prijungti daugiau skirtingomis kryptimis orientuotų saulės modulių grupių ir maksimaliai išnaudoti jų generuojamą energiją.

Išmanus energijos valdymas

Integruota EMS (Energy Management System) optimizuoja energijos vartojimą pagal elektros tarifus, saulės elektrinės generaciją ir baterijos įkrovos lygį. Sistema palaiko AI funkcijas, vieno mygtuko konfigūravimą, nuotolinius programinės įrangos atnaujinimus bei sistemos stebėjimą per mobiliąją programėlę.

Atsarginis elektros tiekimas

Integruotas Back-up išėjimas leidžia automatiškai persijungti į autonominį režimą greičiau nei per 4 ms. Dingus elektros tiekimui, sistema toliau maitina svarbiausius elektros vartotojus naudodama baterijoje sukauptą energiją ir saulės elektrinės generaciją.

Patikimumas ir saugumas

GoodWe ESA serijos modulyje integruota 6 lygių apsaugos sistema, pasirenkama AI AFCI 3.0 funkcija, II tipo AC ir DC viršįtampių apsaugos, baterijos ir PV poliškumo apsaugos bei nuotolinio išjungimo funkcija. IP66 apsaugos klasė leidžia įrenginį montuoti tiek vidaus, tiek lauko sąlygomis, o išmanus ventiliatorinis aušinimas užtikrina patikimą veikimą įvairiomis oro sąlygomis.

Pagrindiniai privalumai

✔ 10 kW trifazis hibridinis inverterio modulis

✔ Skirtas GoodWe ESA All-in-One sistemoms

✔ Integruotas EMS ir BMS valdymas

✔ Iki 20 kW saulės modulių galia

✔ 4 nepriklausomi MPPT

✔ Iki 200 % DC oversizing

✔ Back-up režimas su perjungimu <4 ms

✔ AI palaikomas energijos valdymas

✔ Wi-Fi, LAN, Bluetooth ir RS485 ryšys

✔ CAN komunikacija su baterijomis

✔ IP66 apsaugos klasė

✔ Išmanus ventiliatorinis aušinimas

Specifikacija


Gamintojas	GoodWe
Modelis	GW10K-ETA-G20
Produkto tipas	Hibridinis inverterio ir baterijų valdymo modulis
Nominali AC galia	10 kW
Fazės	3
Maksimali PV galia	20 kW
MPPT skaičius	4
Maksimali DC įtampa	1000 V
MPPT įtampos diapazonas	120–950 V
Baterijos tipas	LiFePO₄ (HV)
Nominali baterijos įtampa	750 V
Baterijos įtampos diapazonas	700–950 V
Maksimali įkrovimo galia	10 kW
Maksimali iškrovimo galia	11 kW
Maksimali įkrovimo srovė	13,4 A
Maksimali iškrovimo srovė	14,7 A
Maksimalus efektyvumas	98,1 %
Europos efektyvumas	97,2 %
Perjungimo į Back-up laikas	<4 ms
Komunikacija	CAN, RS485, Wi-Fi, LAN, Bluetooth (4G – pasirenkama)
Aušinimas	Išmanus ventiliatorinis
Apsaugos klasė	IP66
Darbinė temperatūra	-35 °C iki +60 °C
Matmenys	800 × 340 × 270 mm
Svoris	34 kg
Montavimas	Sieninis arba pastatomas

Dokumentai

GoodWe_ESA 5-30kW _ techninių specifikacijų dokumentas
Sertifikatai

GW_ESA 5-30kW_Sertifikatas-EN 50549-2

GW_ESA 5-30kW Hybrid_Sertifikatas-IEC 63027

GW_ESA 5-30kW Hybrid_Sertifikatas-IEC 62109

GW_ESA 5-30kW Hybrid_EU Atitikties deklaracija
Montavimo vadovas

GoodWe_ESA 5-30kW_Greitojo montavimo instrukcija

GoodWe_ESA 5-30kW_Naudotojo vadovas

10 kW GoodWe ESA All-in-One sistemos inverterio ir baterijų valdymo modulis GW10K-ETA-G20

GoodWe GW10K-ETA-G20 – tai 10 kW trifazis hibridinis inverterio ir baterijų valdymo modulis, skirtas GoodWe ESA All-in-One energijos kaupimo sistemoms. Įrenginys sujungia hibridinį inverterį, baterijų valdymo funkcijas (BMS) ir išmanų energijos valdymą (EMS) viename korpuse. Modulis palaiko iki 20 kW saulės modulių galią, aukštos įtampos LiFePO₄ baterijas, turi 4 MPPT, AI palaikomą energijos valdymą, atsarginio maitinimo funkciją su perjungimu per <4 ms bei IP66 apsaugos klasę.
